IDT89H32NT8AG2ZCHLGI Interface de Comutação 484-FCBGA em estoque - Venda direta da fábrica

Descrições

O 89HPES32NT8AG2 é um membro da família IDT de PCI Express®Trocando soluções. O PES32NT8AG2 é um switch de interconexão de sistema de 32 vias e 8 portas otimizado para comutação de pacotes PCI Express Gen2 em aplicativos de alto desempenho, suportando múltiplos fluxos de tráfego peer-to-peer simultâneos. As aplicações de destino incluem sistemas baseados em E/S inteligentes ou multi-host onde a comunicação entre domínios é necessária, como servidores, armazenamento, comunicações e sistemas embarcados. Tais como servidores, armazenamento, comunicações e sistemas embarcados.

Com a funcionalidade de ponte não transparente e o inovador recurso Switch Partitioning, o PES32NT8AG2 permite verdadeiras comunicações multi-host ou multiprocessador em um único dispositivo. Os controladores DMA integrados permitem o design do sistema de alto desempenho, descarregando as operações de transferência de dados entre as memórias dos processadores. Cada pista é capaz de 5 GT/s velocidade de ligação em ambas as direções e é totalmente compatível com PCI Express Base Specification 2.1.

Características

◆ Alto Desempenho Não-Bloqueio Switch Arquitetura
-Interruptor PCIe de 32 pistas e 8 portas com configuração de porta flexível
-Integrado SerDes suporta 5.0 GT/s Gen2 e 2.5 GT/s Gen1 operação
-Oferece até 32 GBps (256 Gbps) de capacidade de comutação
-Suporta 128 Bytes para 2 KB tamanho máximo carga útil
-Arquitetura de corte de baixa latência
Suporta um canal virtual e oito classes de tráfego
Configuração do porto do ◆
-Oito portas switch x4
• Portas x4 adjacentes podem ser mescladas para atingir larguras de porta x8
-Automático por porta negociação largura do link (x8 → x4 → x2 → x1)
-Apoio Crosslink
-Inversão pista automática
-Per lane configuração SerDes
• De-ênfase
• Receber equalização
• Conduza a força
◆ Interruptor inovador Particionamento Característica
-Suporta até 8 partições de switch totalmente independentes
-Interruptores logicamente independentes no mesmo dispositivo
-Numeração configurável do dispositivo porta a jusante
-Suporta reconfiguração dinâmica de partições switch
• Reconfiguração dinâmica do porto-rio abaixo, ponte ascendente, não transparente
• Migração dinâmica de portas entre partições
• Porta ascendente móvel dentro e entre divisórias do interruptor
◆ Suporte de ponte não transparente (NTB)
-Suporta até 8 endpoints NT por switch, cada endpoint pode se comunicar com outras partições de switch ou domínios PCIe externos ou CPUs
-6 BARs por Endpoint NT
• Tradução do endereço do bar
• Todos os BARs apoiam a base 32/64-bit e limitam a tradução do endereço
• Dois BARs (BAR2 e BAR4) suportam a tradução de endereços baseada em tabela
-32 entradas e saídas campainha registra
-4 mensagens de entrada e saída
-Suporta até 64 mestres
-Número ilimitado de transações pendentes
◆ Multicast
-Compatível com o PCI-SIG multicast
-Suporta 64 grupos multicast
-Suporta multicast em porta não transparente
-Multicast sobreposição suporte mecanismo
-ECRC regeneração apoio
◆ Controladores Integrados Direct Memory Access (DMA)
-Suporta até 2 portas DMA upstream, cada uma com 2 canais DMA
-Suporta transferências de memória para memória de 32 bits e 64 bits
• Fly-by tradução fornece latência reduzida e maior desempenho sobre abordagem buffered
• Suporta origem arbitrária e destino endereço alinhamento
• Suporta transferências de dados intra e inter-partições usando o endpoint não transparente
-Suporta transferências DMA para grupos multicast
-Operação baseada em descritor de lista vinculada
Modos de endereçamento flexíveis
• Endereçamento linear
• Endereçamento constante
◆ Qualidade de Serviço (QoS)
-Arbitragem portuária
• Round robin
-Solicitar medição
• Característica proprietária IDT que equilibra a largura de banda entre as portas do switch para o rendimento máximo do sistema
-Arquitetura do núcleo do interruptor do elevado desempenho
• Combined Input Output Enfileirado (CIOQ) switch arquitetura com grandes buffers
◆ Clocking
-Suporta 100 MHz e 125 MHz referência freqüências relógio

-Porta flexível clocking modos
• Relógio comum
• Relógio não comum
• Relógio porta local com SSC (configuração do espectro propagação) e entrada porta referência relógio

Especificações

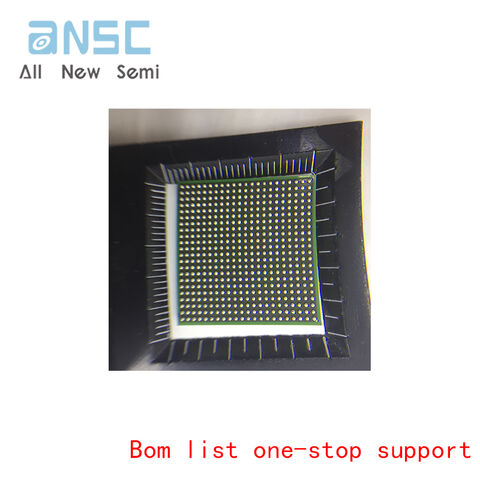

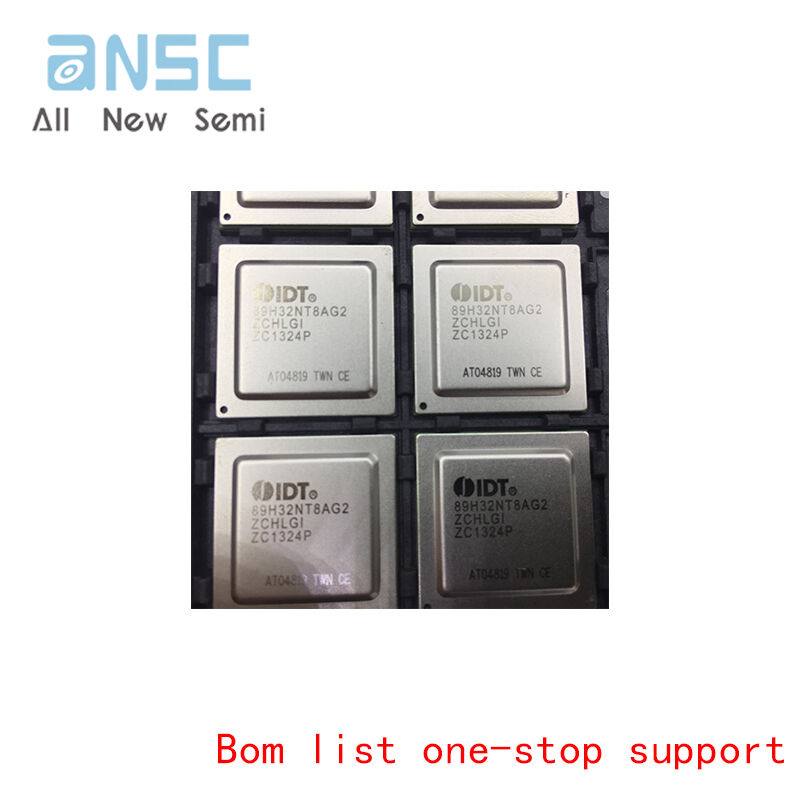

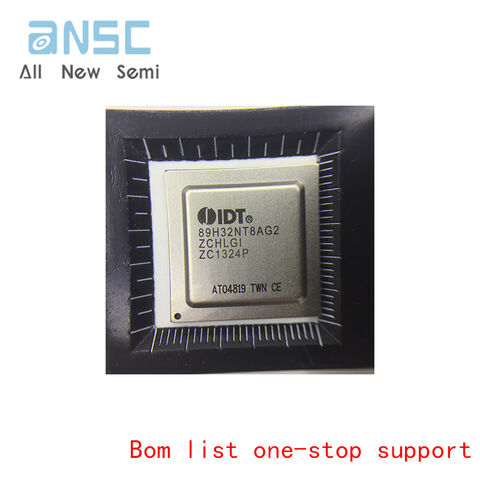

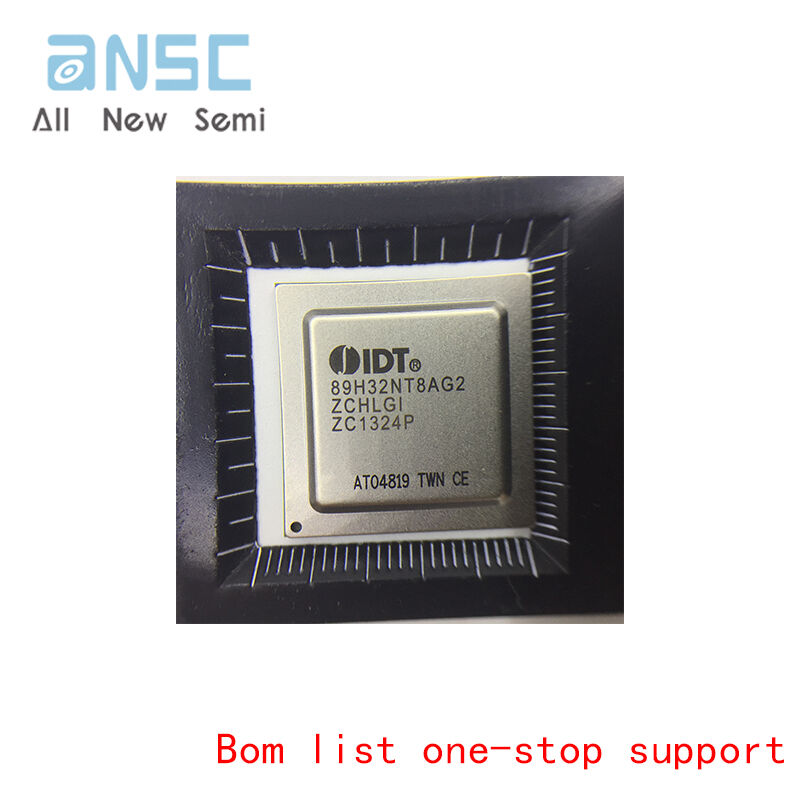

Actual product photos
