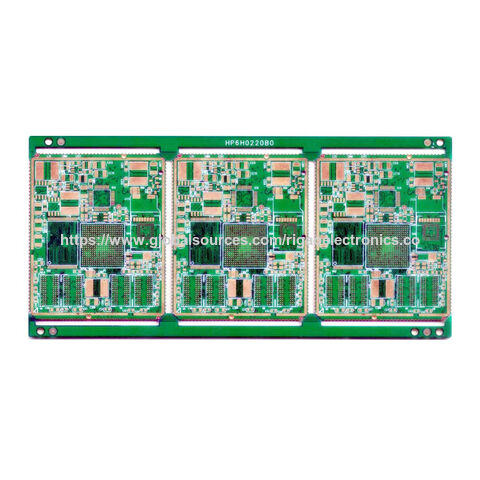

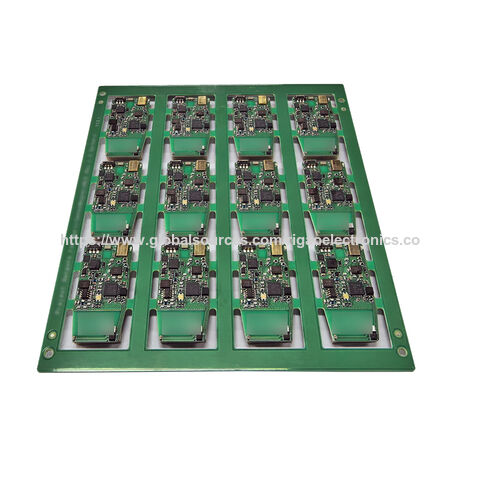

Fabricação e Montagem de PCB Multicamadas FR-4 para Módulo de Telecomunicações

Título do produto: FR-4 Multilayer PCB Fab e Montagem para Módulo de Telecomunicações

Serviços Overview

Rigao Electronics tem se envolvido em serviços de fabricação eletrônica turnkey, oferecer aos clientes PCBs e serviços de montagem PCB como abaixo:

1. PCBs (placas do circuito impresso)

Fabricação de PCB personalizada: Fornecemos PCB simples a multicamadas, rígidos e flexíveis com opções rápidas de prototipagem e produção, garantindo alta precisão e confiabilidade. Materiais versáteis: Disponível em FR4, alumínio e substratos flexíveis para atender às várias necessidades do projeto.

Reversão rápida: recursos internos para entrega rápida.

2. Conjunto do PWB

Montagem SMT e Through-Hole: Suporta uma variedade de componentes, desde ICs de passo fino até conectores, tanto para protótipos quanto para grandes volumes.

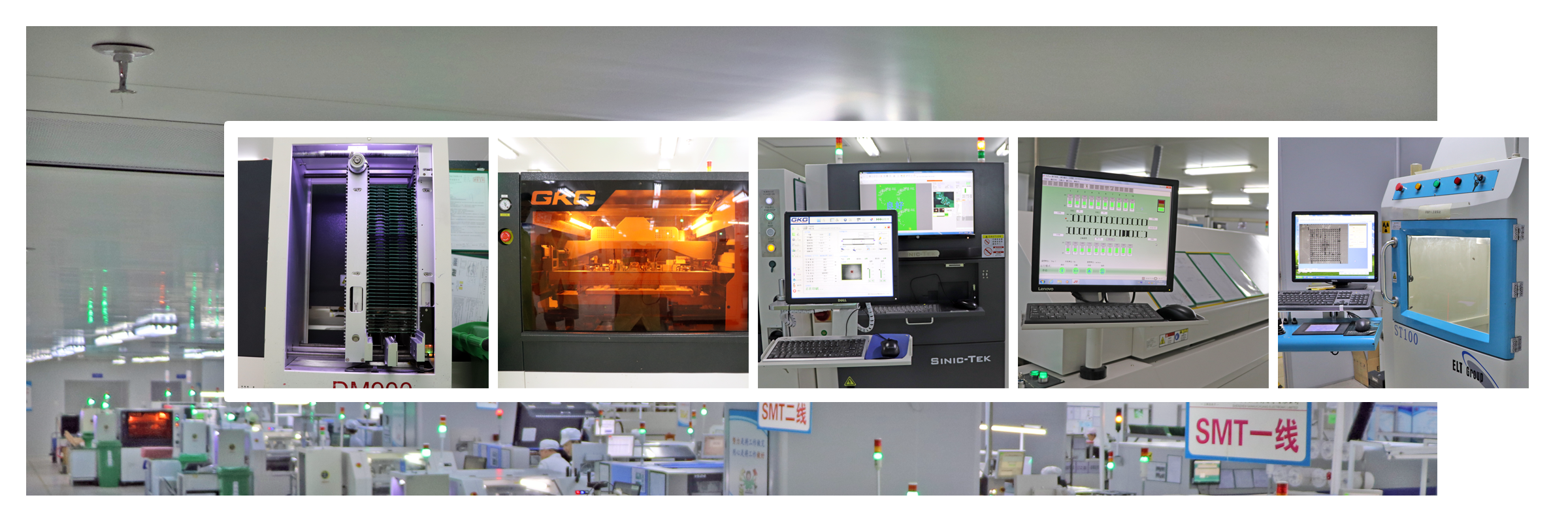

Verificações avançadas de qualidade: Inclui AOI, raios X e TIC para garantir padrões de montagem de alto nível.

Linhas de produção dedicadas: Linhas separadas para prototipagem e produção em massa para eficiência e qualidade.

3. Sourcing componente

Rede Confiável do Fornecedor: Acesso aos componentes da qualidade a preços competitivos com as parcerias globais.

Quality Assurance: Inspeções rigorosas para verificar a autenticidade e a funcionalidade.

Supply Chain eficiente: Fornecimento simplificado para minimizar os prazos e manter a produção suave.

4. Programação IC

Programação In-House: Pré-programação de ICs para integração rápida, incluindo firmware e lógica personalizada.

Testes rigorosos: Todos os CIs passam por testes para garantir compatibilidade e confiabilidade.

5. Testes funcionais

Soluções abrangentes de testes: FCT e TIC para verificar a funcionalidade do produto

Desenvolvimento de teste personalizado: acessórios e protocolos personalizados para atender aos requisitos específicos do projeto.

Confiabilidade: Testes minuciosos minimizam defeitos, garantindo produtos finais confiáveis.

Este conjunto simplificado de serviços suporta todas as etapas, desde o projeto até o teste final, melhorando a qualidade e a eficiência e reduzindo os custos.

Cada um desses serviços é projetado para agilizar seu processo de desenvolvimento de produtos, garantindo alta qualidade, custos reduzidos e tempo de comercialização mais rápido. Essa abordagem integrada nos permite apoiar os clientes em todas as etapas, desde o projeto inicial até o teste final e a entrega.

Características do serviço

Produção flexível: Capaz de lidar com protótipos de pequena escala e pedidos de grande volume.

Turnoaround rápido: prazos de entrega rápidos para projetos urgentes, 24H para protótipos PCB e 72H para serviços de montagem PCB.

Suporte a projeto: Comprehensive Design for Manufacturing (DFM) verifica para otimizar seus projetos.

Quality Assurance: ISO certificado com procedimentos rigorosos do teste, incluindo AOI e FCT.

Casos do cliente

Confiável FR-4 Multilayer PCB Fab e Assembly acelera a implantação do módulo de telecomunicações 5G

Desafio:

Um fabricante de equipamentos de telecomunicações precisava de soluções PCB multicamadas de alta densidade para lidar com sinais 28GHz mmWave para módulos de telecomunicações de próxima geração.

Solução:

✔Conjunto de PCB FR-4 de 10 camadas com perda ultra baixa (Df≤ 0.02 @ 10GHz)

✔Tecnologia microvia híbrida (camadas padrão HDI)

✔Seções blindadas do RF com enchimentos aterrados do cobre

Resultado: Atingido 30% melhor integridade do sinal comparado aos projetos dos concorrentes. "Sua experiência em PCB multicamadas nos ajudou a passar a certificação FCC na primeira tentativa", relatou o diretor de P & D.

Especificações técnicas

Capacidade PCB rígida

Capacidade Montagem PCB

Tipos de montagem: SMT, Through-Hole e Mixed Assembly, BGA Assembly, COB Assembly.

Manipulação de componentes: Suporte para vários tipos de componentes, incluindo BGA, QFN e SMD.

Métodos de Teste: Teste de Circuito Funcional (FCT), Teste em Circuito (ICT) e Inspeção por Raios X.

Embalagem e transporte

A Rigao Electronics embalará e enviará de acordo com as seguintes instruções para produtos PCB Assembllied:

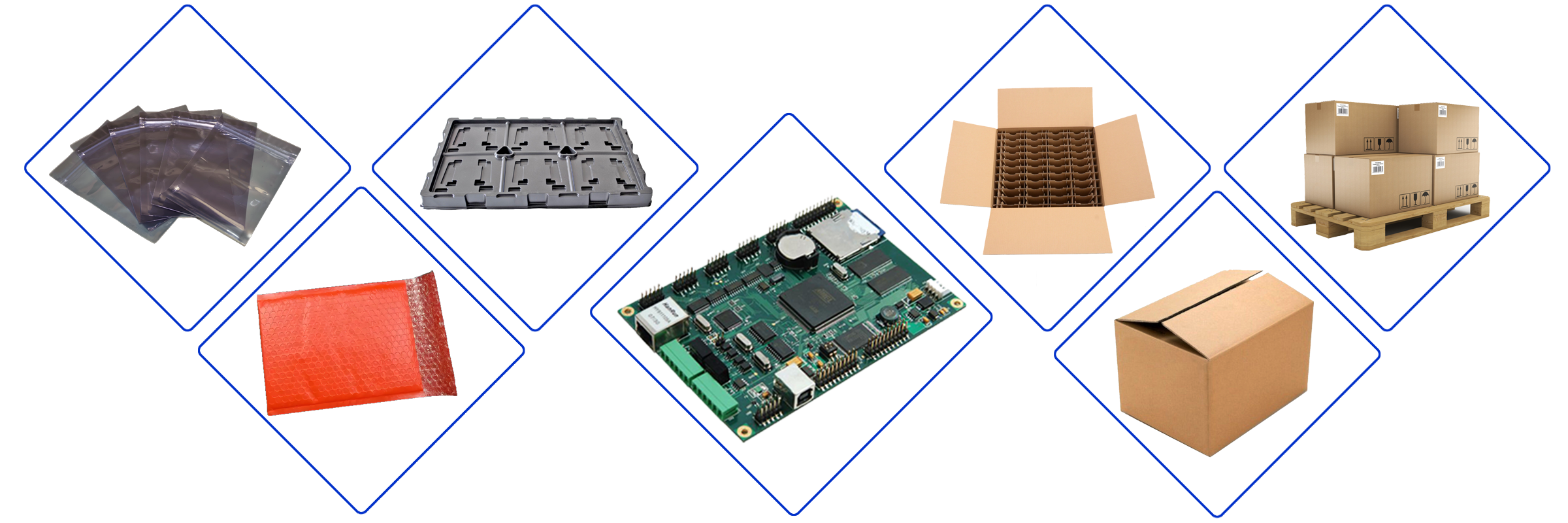

Requisitos 1. Packaging

Cada placa PCBA é embalada individualmente em sacos antiestáticos para evitar danos por descarga eletrostática.

As placas são então colocadas em saco plástico plástico de proteção e espuma para resistência ao choque durante o trânsito.

Finalmente, as placas são embaladas em caixas robustas e rotuladas para garantir a entrega segura.

2. Instruções do transporte

Todas as remessas são verificadas novamente quanto à precisão e qualidade antes do envio.

Uma lista de embalagem detalhada, incluindo quantidades e números de série, é incluída em cada remessa.

Seguir a informação e os tempos de entrega estimados serão fornecidos imediatamente após a expedição para sua conveniência.

Esta abordagem garante a entrega segura de placas de montagem PCB e fornece detalhes claros para cada cliente receptor.

Perguntas Frequentes

Fabricação PCB

1.Q: Que tipos de PCB pode Rigao Eletrônica produzir? R: Fabricamos PCBs de 1 a 40 camadas, incluindo placas HDI, cegas/enterradas via placas, placas rígidas flexíveis, placas pesadas de cobre (2-6 oz) e placas controladas por impedância (± 3% de tolerância). Os materiais incluem FR4, Rogers e substratos à base de cerâmica.

2.Q: Que é a largura/afastamento mínimos do traço? A: Capacidade padrão: largura/afastamento do traço 2 mil (0.05mm).

3.Q: Que é o tamanho mínimo da broca e a tolerância do furo? A: Tamanho mínimo padrão da broca: 0.003 " (0.076mm); tolerância chapeada do furo: ± 0.05mm.

Montagem PCB

1.Q: Que serviços do conjunto você oferece? A: Serviços completos do turnkey que incluem SMT, conjunto do através-furo, conjunto de BGA (com inspeção do raio X), e colocação componente do fino-passo.

Controle Qualidade & Testes

1.Q: Como você garante a qualidade do PCB? A: Todos os PCBs passam por testes elétricos. A inspeção pós-montagem inclui AOI, raios-X (para BGAs) e testes funcionais (FCT/ICT).

Certificações

1.Q: É você certificado? R: Nossas instalações cumprem as normas ISO 9001 e as diretrizes de fabricação IPC, atendendo aos requisitos ambientais RoHS e REACH.

Preços & Pedidos

1.Q: Estão os descontos do volume disponíveis? A: Preços personalizados planos para grandes encomendas. Contate vendas para ofertas detalhadas.

Serviços adicionais

1.Q: Você pode realizar testes de conformidade (por exemplo, EMC)? R: Ajudamos a preparar amostras para testes de conformidade de terceiros através de laboratórios parceiros.

Contato e Rastreamento

1.Q: Quem devo contactar para emergências? R: Alcance nossa equipe de suporte via telefonema para solicitações urgentes (resposta dentro de 2 horas).

Ação Agora

Pronto para agilizar a montagem do seu PCB? Contacte-nos hoje para uma cotação personalizada e deixe-nos ajudá-lo a dar vida aos seus projetos!
