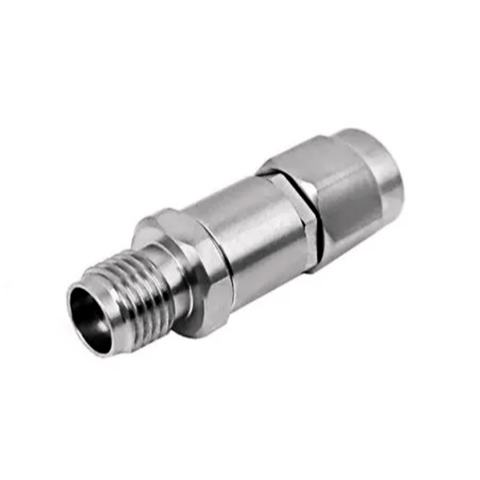

Adaptador de Conector RF de Precisão, 2,4 mm Fêmea para 2,92 mm Macho, DC-50 GHz para Sistemas de Alta Frequência

Visão geral do produto

Este2.4mm fêmea para 2.92mm macho RF waveguide conector adaptadorÉ projetado paraAplicações de microondas de alta frequência e ondas milimétricasExigindo excelente desempenho elétrico e confiabilidade mecânica.

Com umFaixa de frequência DC 50GHzEImpedância 50Ω, O adaptador garante baixa perda de inserção, VSWR estável e longa vida útil, tornando-o adequado para testes de precisão RF, sistemas de medição e interconexão de sinal de alta frequência.

Principais características

• Ampla faixa de freqüência: DC 50GHz
• Precision Interface: 2.4mm jack fêmea para 2.92mm adaptador macho
• Impedância 50Ω estável: Garante a transmissão precisa do sinal
• Baixa inserção perda: ≤ 0.15dB em 50GHz
• Excelente desempenho VSWR: ≤ 1.10 0.02f
• Alta durabilidade: ≥ 500 acasalamento ciclos
• Desempenho mecânico confiável: Resistente a vibrações e ambientes agressivos

Especificações elétricas

• Impedância: 50Ω
• Freqüência Faixa: DC - 50GHz
• Inserção perda: ≤ 0.15dB 50GHz
• Relação da onda estacionária (VSWR):
• Cabo reto/flexível: ≤ 1.10 0.02f
• Suportando a tensão: 1000V r.m.s (nível do mar)
• Tensão de funcionamento: 335V r.m.s (nível do mar)
• Resistência isolante: ≥ 5000 MΩ

Mecânica & Confiabilidade Desempenho

• Durabilidade: ≥ 500 ciclos
• Resistência a vibrações:
• 98 m/s² (10-2000Hz), 10g
• Resistência do contato:
• Contato Center: ≤ 3 mΩ
• Contato exterior: ≤ 2.5 mΩ


Aplicações típicas

• Microondas e sistemas do teste do RF
• Equipamento de medição de alta frequência
• Transmissão de sinal RF e ondas milimétricas
• Laboratório e produção testes configurações
• Sistemas de comunicação de alto desempenho

Qualidade e Conformidade

• Adaptador conector RF usinado de precisão
• Projetado para desempenho elétrico estável em altas frequências
• Adequado para ambientes exigentes RF e microondas
